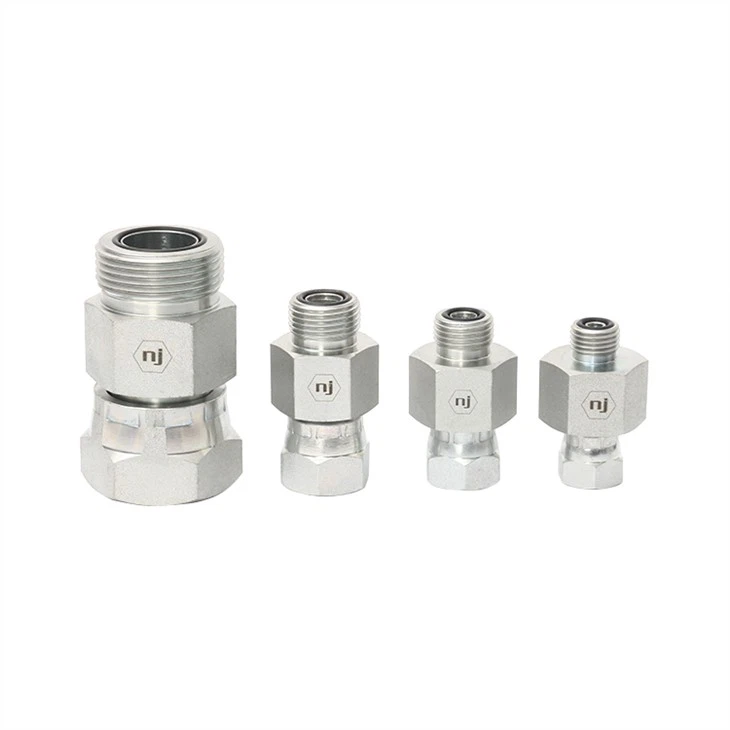

اتصالات مهر و موم صورت O-Ring
شکل: سه راهی
نخ 1 نوع: O-Ring نر
نخ 2 نوع: O-Ring Swviel زن
نخ 3 نوع: O-Ring زن
اتصالات مهر و موم صورت O-ring
شماره قطعه:
اف.اف.۶۵۶۴
ویژگی های:
شکل: سه راهی
نخ 1 نوع: O-Ring نر
نخ 2 نوع: O-Ring Swviel زن
نخ 3 نوع: O-Ring زن
PART NO.SIZE | لوله OD | یک موضوع | رشته B | C SAE ORB | یک دریل | B مته | L LGTH | C1 HEX | Y HEX |
FS6564-04-04-04 | 1/4 | 9/16-18 | 9/16-18 | 7/16-20 | 0.172 | 0.165 | 1.83 | 0.687 | 1.062 |
FS6564-06-06-04 | 3/8 | 11/16-16 | 11-16-16 | 7/16-20 | 0.264 | 0.264 | 1.95 | 0.812 | 1.062 |
FS6564-08-08-04 | 1/2 | 13/16-16 | 13/16-16 | 7/16-20 | 0.378 | 0.358 | 2.18 | 0.938 | 1.062 |
FS6564-10-10-10 | 5/8 | 1-14 | 1-14 | 7/16-20 | 0.484 | 0.453 | 2.40 | 1.125 | 1.125 |
FS6564-12-12-04 | 3/4 | 1-3/16-12 | 1-3/16-12 | 7/16-20 | 0.609 | 0.547 | 2.59 | 1.375 | 1.250 |
FS656416-16-04 | 1 | 1-7/16-12 | 1-7/16-12 | 7/16-20 | 0.811 | 0.783 | 2.85 | 1.625 | 1.500 |
FS6564-20-20-04 | 1-1/4 | 1-11/16-12 | 1-11/16-12 | 7/16-20 | 1.024 | 1.024 | 3.07 | 1.875 | 1.750 |
FS6564-24-24-04 | 1-1/2 | 2-12 | 2-12 | 7/16-20 | 1.26 | 1.26 | 3.22 | 2.25 | 2.125 |
اتصالات آداپتور مهر و موم صورت O-ring از یک نخ مستقیم استفاده می کنند و دارای یک شیار ماشینکاری شده در روی اتصالات نر برای پذیرش یک حلقه O (از مواد Buna N یا Viton) هستند. این حلقه اورینگ برای اتصال ضد نشتی بر روی صفحه صاف اتصالات زن فشرده شده است. اتصالات ORFS یکی از جدیدترین خانوادههای اتصالات آداپتور هیدرولیک هستند و محافظت عالی در برابر نشت در فشارهای بالا ارائه میدهند. آنها با آداپتورهای ORFS اکثر سازندگان از جمله Eaton Aeroquip، Parker، Gates و Goodyear Hydraulics سازگار هستند.
تگ های محبوب: اتصالات مهر و موم صورت O-Ring، چین، تولید کنندگان، عمده فروشی، در انبار، ساخت چین, 37 Staal NPTF -toebehore vir verpakkingsmasjiene, Orb Union -toebehore, draad NPTF -toebehore, Orb -toebehore vir kragsentrales, NPTF -toebehore vir pneumatiese stelsels, Staaladapter toebehore
ارسال درخواست
